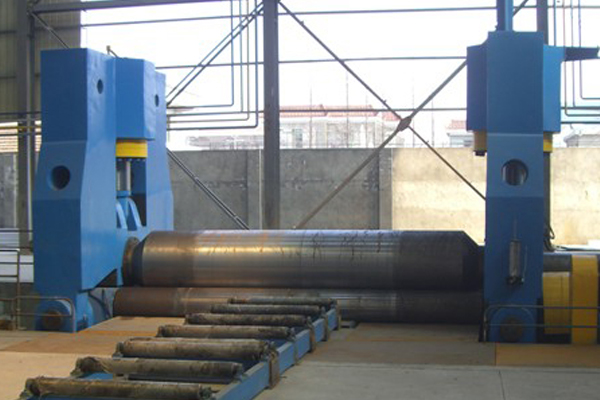

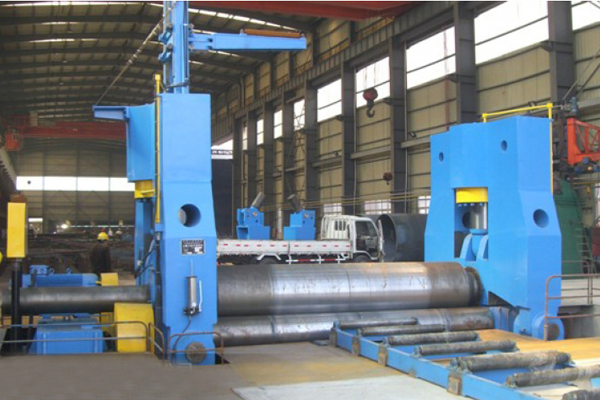

W11SNC万能式三辊卷板机是一种双夹板弯板机。 上辊为液压驱动。 上辊可水平和垂直调节，两个下辊是固定的。 所有合金钢辊均经过感应淬火和热处理。 经过感应淬火处理后，所有的辊都将被研磨和抛光。
▲电子并行控制系统
▲压路机同步和平衡控制完全电子控制
▲上罗拉液压驱动，可垂直和水平调节。
▲滑动区域的减摩材料
▲滚轮瞬时刹车，安全性高
▲反转侧液压驱动
▲移动控制面板站，低压控制
▲移动控制按钮，方便
|
W11SNC-80x3000 |
|
上辊的额定压力 |
Ton |
1050 |
|
工作温度 |
|
At natural temperature |
|
板材屈服极限 |
MPa |
245 |
|
Zui高 |
弯板 |
(mm) |
80 |
|
预弯曲 |
70 |
|
弯板宽度 |
3000 |
|
Zui小.轧制直径. Zui大尺寸 |
(mm) |
2400 |
|
滚轴直径 |
上 |
mm |
780 |
|
底部 |
mm |
460 |
|
工作辊 |
材料 |
42CrMo |
|
硬度 |
(HB) |
260-300 |
|
感应淬火辊 |
YES |
|
辊轮廓 |
crown |
|
提升模式 |
hydraulic |
|
下辊中心距 |
mm |
880 |
|
托辊直径 |
mm |
460 |
|
托辊调整方式 |
|
motorized |
|
滚动速度 |
m/min |
3.5 |
|
上辊下降速度 |
mm/min |
120 |
|
上辊上升速度 |
mm/min |
200 |
|
上辊支撑方式 |
|
Self aligning roller bearing |
|
下辊驱动方式 |
|
motor + reducer + breaker |
|
上辊水平移动方式 |
|
motor+ warm gear |
|
上辊水平移动超速 |
mm/min |
100 |
|
上辊同步精度/精度 |
±(mm) |
≤0.20 |
|
上辊移动精确/准确 |
±(mm) |
≤0.20 |
|
上辊重新定位精确/准确 |
±(mm) |
≤0.20 |
|
上辊动作控制 |
PLC + transducers |
|
锥形弯曲装置 |
YES |
|
功率特征 |
380V/50Hz/3phase |
|
控制系统 |
控制方式 |
PLC control + moving controller |
|
显示位置和位移 |
LCD |
|
可编程逻辑控制器 |
OMRON |
|
电气零件系统 |
SIEMNENS |
|
主动力马达 |
(KW) |
130 |
|
液压马达 |
(KW) |
90 |
|
卧式电机 |
(KW) |
37 |
|
托辊电机 |
(KW) |
15 |
|
液压系统 |
Zui高 .工作压力 |
(MPa) |
19.5 |
|
阀 |
YUKEN |
|
密封 |
VALQUE |
|
电气和液压过载保护 |
YES |
|
建筑钢材材料 |
Q235 |
|
大钣金直径的侧面支撑 |
可选的 |
|
大钣金直径的中央支撑 |
可选的 |
|
喂料台 |
可选的 |
|
油冷却器系统 |
可选的 |
